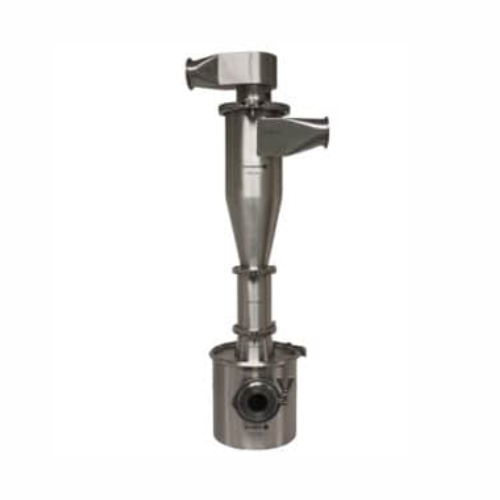

Hulladék por visszanyerése ciklon gyógyszeripari folyamatokhoz
Hatékonyan nyeri vissza a szájon át történő szilárd adagolású folyamatokból származó hulladék por akár 99,9%-át, csökkentve a szűrők karbantartását és minimalizálva az anyagveszteséget, miközben zökkenőmentesen integrálható a meglévő porelszívó rendszerekbe.
Alkalmazások
Gyógyszeripari technológiai por felfogása és visszanyerése
A Hanningfield Uni-Dust ciklon sorozatot a hatékony porvisszanyerésre tervezték a gyógyszer- és tápszergyártásban, biztosítva a hatékony porgyűjtést és a csökkentett anyagveszteséget. A ciklon örvényleválasztást alkalmazva működik az OSD-eljárásokból, például a tablettázásból és a kapszulázásból származó hulladék por összegyűjtésére. Ez a rendszer integrálható tablettázó présekkel és kapszulatöltő gépekkel, megelőzve a szűrő elmosódását és meghosszabbítva a központi porelszívó rendszerek élettartamát. Az Uni-Dust ciklonok 25 és 1200 m3/óra közötti légáramlást képesek kezelni, így különböző termelési léptékhez alkalmazkodnak. A GMP-kompatibilis rozsdamentes acélból készültek, és ATEX 0/20 zónás környezetben is használhatók. A berendezés karbantartásmentes, nem tartalmaz mozgó alkatrészeket, így csendes működést és minimális üzemeltetési költségeket biztosít. A rendszer rugalmas tömlő vagy rozsdamentes acél csővezeték révén kompatibilis a meglévő gyártósorokkal, és olyan opciókkal testre szabható, mint a biztonságos váltás és a szintszabályozás a pontos működési ellenőrzés érdekében. Teljes körű validálási dokumentáció és mérnöki támogatás áll rendelkezésre, amely biztosítja, hogy a rendszerek megfeleljenek az FDA és a GMP szabványoknak.
Előnyök
- — Optimalizálja az anyagvisszanyerést, minimalizálja a hulladékot és növeli a tételes hozamot.
- — Szűrőmentes és alkatrészmentes kialakításával csökkenti a karbantartási költségeket.
- — Javítja a levegő minőségét a központi porelszívó rendszerek eltömődésének megakadályozásával.
- — Növeli a működési rugalmasságot a testreszabható konfigurációkkal.
- — Biztosítja a GMP- és FDA-szabványoknak való megfelelést, és támogatja a szabályozási kötelezettségeket.
- Alkalmazások
- Szájon át történő szilárd adagolás, Nutraceuticals, Gyógyszeres por, Tabletták, Porgyűjtés, Kapszulák
- Végtermékek
- Gyógyszeres tabletták, Tablettabevonatok, Kapszulázó por, Osd porkeverékek, Por alakú táplálékkiegészítők, Kapszulatöltelékek
- Lépések a
- Tömörítés, kapszulázás, tasakok töltése, permetszárítás, inhaláció
- Lépések után
- Tételegyeztetés, folyamatba való visszavezetés
- Bemeneti összetevők
- gyógyszeripari folyamatokból származó hulladékpor, tablettanyomógépből származó por, kapszulatöltő gépből származó por, tasakok töltéséből származó felesleges por, permetszárítási por, inhalációs folyamatból származó por
- Kimeneti összetevők
- felfogott hulladékpor, tisztított levegő, visszanyert por, újrahasznosítható hulladékanyag, részecskementes levegő
- Piaci információk
- A Hanningfield Process Systems kiváló minőségű, testreszabott folyamatkezelő és elszigetelő berendezések gyártásáról ismert olyan iparágak számára, mint a gyógyszeripar, az élelmiszeripar és a vegyipar, a malomipari, szitáló és porkezelési megoldásokra specializálódva.
- Capture Efficiency
- 90 - 99.9%
- Légáramlási tartomány (Uni-Dust Type 2)
- 25-50 m³/óra (15-30 CFM)
- Légáramlási tartomány (Uni-Dust Type 5)
- 100-150 m³/óra (59-88 CFM)
- Légáramlási tartomány (Uni-Dust Type 10)
- 150-250 m³/óra (88-147 CFM)
- Légáramlási tartomány (Uni-Dust Type 20)
- 250-300 m³/óra (147-177 CFM)
- Légáramlási tartomány (Uni-Dust Type 30)
- 300-400 m³/óra (177-235 CFM)
- Légáramlási tartomány (Uni-Dust Type 40)
- 400-600 m³/óra (235-350 CFM)
- Légáramlási tartomány (Uni-Dust Type 50)
- 600-800 m³/óra (350-470 CFM)
- Légáramlási tartomány (Uni-Dust Type 60)
- 800-1200 m³/óra (470-700 CFM)
- Ciklontest átmérője (Uni-Dust Type 2)
- 50, 8 mm (2" T/C)
- Ciklontest átmérője (Uni-Dust Type 5)
- 101.6mm (4″ T/C)
- Ciklontest átmérője (Uni-Dust 10-es típus)
- 139.7mm (5½" T/C)
- Ciklontest átmérő (Uni-Dust Type 20)
- 152.4mm (6" T/C)
- Ciklontest átmérője (Uni-Dust 30-as típus)
- 168, 2 mm (6⅝" T/C)
- Ciklontest átmérője (Uni-Dust 40-es típus)
- 203, 2 mm (8" T/C)
- Ciklontest átmérője (Uni-Dust 50-es típus)
- 254mm (10" T/C)
- Ciklontest átmérője (Uni-Dust 60-as típus)
- 304, 8 mm (12" T/C)
- Be- és kimeneti csőátmérő (Uni-Dust Type 2)
- 25, 4 mm (1" T/C)
- Be- és kimeneti csőátmérő (Uni-Dust Type 5)
- 50, 8 mm (2" T/C)
- Be- és kimeneti csőátmérő (Uni-Dust 10-es típus)
- 63, 5 mm (2½" T/C)
- Be- és kimeneti csőátmérő (Uni-Dust Type 20)
- 63, 5 mm (2½" T/C)
- Be- és kimeneti csőátmérő (Uni-Dust 30-as típus)
- 76, 2 mm (3" T/C)
- Be- és kimeneti csőátmérő (Uni-Dust 40-es típus)
- 101, 6 mm (4" T/C)
- Be- és kimeneti csőátmérő (Uni-Dust 50-es típus)
- 127mm (5" T/C)
- Be- és kimeneti csőátmérő (Uni-Dust 60-as típus)
- 139.7mm (5½" T/C)
- Termék kiürítési átmérője (Uni-Dust Type 2)
- 50, 8 mm (2" T/C)
- Termék kiürítési átmérője (Uni-Dust Type 5)
- 63, 5 mm (2½" T/C)
- Termék kiürítési átmérője (Uni-Dust Type 10)
- 101, 6 mm (4" T/C)
- Termék kiürítési átmérője (Uni-Dust Type 20)
- 101, 6 mm (4" T/C)
- Termék kiürítési átmérője (Uni-Dust 30-as típus)
- 101, 6 mm (4" T/C)
- Termék kiürítési átmérője (Uni-Dust Type 40)
- 139.7mm (5½" T/C)
- Termék kiürítési átmérője (Uni-Dust Type 50)
- 168, 2 mm (6⅝" T/C)
- Termék kiürítési átmérője (Uni-Dust Type 60)
- 203, 2 mm (8" T/C)
- Zajszint
- 0 dB (nincsenek mozgó alkatrészek / nem keletkezik mechanikus zaj)
- Építőanyag - érintkező alkatrészek
- 316L rozsdamentes acél (1.4404)
- Építőanyag - érintésmentes alkatrészek
- 304 rozsdamentes acél (1.4301)
- Hatékonysági ráta
- 90 % - 99, 9 % hulladékpor felfogása
- Karbantartási követelmény
- Szinte nulla (nincsenek mozgó alkatrészek vagy szűrők)
- Tételes egyeztetés
- Javított por visszanyerés
- Automatizálási szint
- Kézi működtetés opcionális PLC integrációval
- Connectivity
- Rugalmas tömlő vagy rozsdamentes acél csővezeték
- Légáramlási tartomány
- 25 - 1200 m3/óra modelltől függően
- Batch vs. Folyamatos működés
- Batch és folyamatos kompatibilis
- Tisztítási módszer
- Könnyű tisztítás a Tri-Clamps segítségével
- Anyag-visszanyerés
- Az anyagot újra be lehet vezetni a folyamatba
- Opcionális gyűjtőcső integráció
- Kiegészítő berendezésekhez való csatlakozáshoz
- Zajszint
- 0 dB (nem keletkezik mechanikus zaj)
- HEPA szűrő opció
- A ciklon utáni további biztonság érdekében
- Kompatibilitás a kiegészítő berendezésekkel
- Porleválasztó vagy kapszulapolírozók
- Tisztíthatóság
- Könnyű szétszerelés a tisztításhoz
- Biológiai kompatibilitás
- FDA-konform tömítések
- Kopásállóság
- 316L rozsdamentes acélszerkezet
- Korrózióállóság (pl. savak)
- 316L rozsdamentes acél
- Sűrűség/részecskeméret
- 0, 5-2, 5 g/cm³ / 50-1000 µm
- Porkezelési képesség
- OSD folyamatok, kapszulák töltése
- Gép lábnyoma
- Kompakt, hordozható vagy fix telepítési lehetőség
- Ciklon test átmérője
- Modellenként változik
- Beömlő/kimeneti csőátmérő
- Modellenként változik
- A termék kiürítési átmérője
- Modellenként változik
- építőanyag
- Rozsdamentes acél 316L érintkező alkatrészek, 304 érintésmentes alkatrészek
- Szerelési lehetőségek
- Hordozható kocsi, fali tartó, padlóállvány, szabadon álló
- Összeszerelve
- Tri-Clamps a könnyű szétszereléshez
- Súly
- Modellenként változik
- Zajszint
- 0 dB (nincsenek mozgó alkatrészek)
- Választható gyűjtőcső
- Kiegészítő berendezésekhez, mint például poreltávolító vagy polírozó géphez való csatlakoztatáshoz
- Safe-Change
- Opcionális funkció a további ellenőrzéshez
- Szintvezérlés
- Opcionális funkció a ciklon teljesítményének ellenőrzésére
- Látóüveg
- Opcionálisan a vizuális megfigyelésre szolgáló fogóedényben
- Elszigetelő szelep
- Opcionális funkció a folyamatszabályozáshoz
- Levegő kiegyenlítő szelepek
- Opcionális funkció a légáramlás-szabályozáshoz
- Retrofit képesség
- Meglévő porelszívó vezetékekre utólagosan felszerelhető
- Hordozható kocsi
- A könnyű áthelyezéshez mellékelve
- Oldalcsatornás fúvóka
- Dedikált vákuumforrás opció
