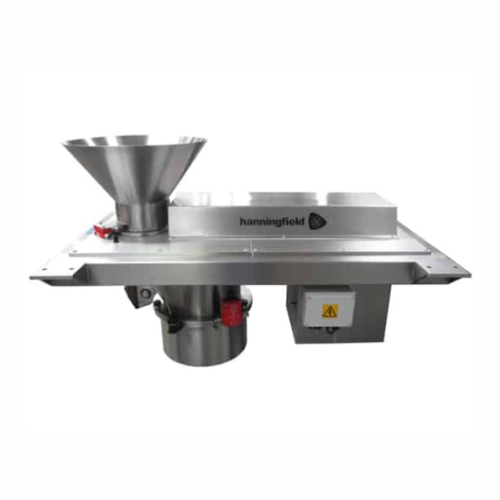

Kúpos malom részecskeméret-csökkentéshez
Pontos szemcseméret-szabályozás és az anyagok hőterhelésének csökkentése ezzel a robusztus őrlési megoldással, amely ideális a nagy kapacitású porfeldolgozáshoz és a termelési hatékonyság növeléséhez.
Hatékony részecskeméret-csökkentést ér el
A Hanningfield Uni-Mill B-sorozat egy túlhajtott kúpos őrlési megoldás, amely kiválóan alkalmas a hatékony szemcseméret-csökkentésre a gyógyszeriparban, a táplálék- és vegyiparban. A 60º-os befogadószitán belül egy szíjhajtású járókerékkel biztosítja a precíz aprítást a tömörítés és a nyírás révén. Ez a kúpos malom száraz és nedves őrlésre egyaránt alkalmas, támogatva az olyan különféle alkalmazásokat, mint a porfeldolgozás és az orális szilárd adagok előállítása. Az Uni-Mill modellek akár 150 mikronos szemcseméret elérésére is képesek, és különböző teljesítményt kínálnak – akár 7200 kg/h-ig. A gyártósorokba való zökkenőmentes integrációra tervezett malom olyan opciókkal testre szabható, mint a nitrogén átöblítés és a hőmérséklet-ellenőrzés. A 316L rozsdamentes acélból készült érintkező részekkel és FDA-kompatibilis tömítésekkel gyártott berendezés megfelel a szigorú ipari szabványoknak, beleértve a robbanásveszélyes környezetre vonatkozó ATEX szabványt is. A bemeneti/kimeneti konfigurációk testreszabhatósága révén támogatja a hatékony CIP-rendszereket az egyszerű és szennyeződésmentes tisztítás érdekében, amelyet a személyre szabott megoldásokhoz mérnöki támogatás támogat.
Előnyök
- — Fokozza a termelés hatékonyságát a részecskeméret pontos szabályozásával, minimális hőtermeléssel.
- — A szíjhajtású kialakításnak köszönhetően halkan működik, csökkentve a munkahelyi zajszintet.
- — Biztosítja a szigorú szabályozási előírásokkal való kompatibilitást az FDA-kompatibilis anyagok használatával és ATEX-tanúsítványt kínál.
- — Alkalmazkodik a különböző feldolgozási igényekhez a testreszabható be- és kimeneti konfigurációkkal és az opcionális integrációs funkciókkal.
- — A CIP műveletekhez felszerelt, könnyen tisztítható kialakítással minimalizálja a szennyeződés kockázatát.
- Alkalmazások
- Szájon át szedhető szilárd adagolás, Finom vegyi anyagok, Nutraceuticals, Kiegészítő iparágak, Ömlesztett anyagok, Vegyipar, Élelmiszer és ital, Porfeldolgozás, Cannabis, Gyógyszerek
- Végtermékek
- Lépések a
- Anyagbetáplálás, előtörés, mérlegelés
- Lépések után
- Részecskeméret osztályozás, porgyűjtés, csomagolás
- Bemeneti összetevők
- ömlesztett anyagok, hőérzékeny anyagok, száraz anyagok, nedves anyagok
- Kimeneti összetevők
- aprított részecskék, csökkentett szemcseméret, különböző szemcseméretek, 150 mikron (80 mesh) szemcsék
- Piaci információk
- A Hanningfield Process Systems kiváló minőségű, testreszabott folyamatkezelő és elszigetelő berendezések gyártásáról ismert olyan iparágak számára, mint a gyógyszeripar, az élelmiszeripar és a vegyipar, a malomipari, szitáló és porkezelési megoldásokra specializálódva.
- Maximális teljesítmény (Uni-Mill M10-B)
- 360 kg/óra (800 font/óra)
- Maximális teljesítmény (Uni-Mill M20-B)
- 1800 kg/óra (4000 font/óra)
- Maximális teljesítmény (Uni-Mill M30-B)
- 3600 kg/óra (8000 font/óra)
- Maximális teljesítmény (Uni-Mill M60-B)
- 7200 kg/óra (16000 font/óra)
- Átmérő (Uni-Mill M10-B)
- 127mm (5")
- Átmérő (Uni-Mill M20-B)
- 203mm (8")
- Átmérő (Uni-Mill M30-B)
- 305mm (12")
- Átmérő (Uni-Mill M60-B)
- 609mm (24")
- Standard motor (Uni-Mill M10-B)
- 1, 5 kW (2 LE)
- Standard motor (Uni-Mill M20-B)
- 4, 0 kW (5 LE)
- Standard motor (Uni-Mill M30-B)
- 7, 5 kW (10 LE)
- Standard motor (Uni-Mill M60-B)
- 15 kW (20 LE)
- Hozzávetőleges súly (Uni-Mill M10-B)
- 150 kg (330 font)
- Hozzávetőleges súly (Uni-Mill M20-B)
- 200 kg (400 font)
- Hozzávetőleges súly (Uni-Mill M30-B)
- 250 kg (550 font)
- Hozzávetőleges súly (Uni-Mill M60-B)
- 475 kg (1045 font)
- Standard sebesség (Uni-Mill M10-B)
- 2440 RPM
- Standard sebesség (Uni-Mill M20-B)
- 1480 RPM
- Standard sebesség (Uni-Mill M30-B)
- 960 RPM
- Standard sebesség (Uni-Mill M60-B)
- 480 RPM
- Legalacsonyabb elérhető részecskeméret
- Kb. 150 mikron (80 mesh)
- Tipikus zajszint
- Érintkező alkatrészek
- 316L rozsdamentes acél (1.4404)
- Érintésmentes alkatrészek
- 304 rozsdamentes acél (1.4301)
- Gyártó ország
- Egyesült Királyság
- Anyag, konstrukció
- Rozsdamentes acél 316L érintkező alkatrészek, 304 érintésmentes alkatrészek
- tervezés, üzemeltetés
- Túlhajtott, szíjhajtású járókerék
- Szerelési megoldások
- Különböző elérhető
- Frissítési lehetőségek
- Hőmérséklet-ellenőrzés, CIP, WIP, előbontók, nitrogén öblítés, ATEX kivitelezés
- A marás mintája
- Aprítás tömörítéssel és nyírással
- Elérhető modellek
- M10-B, M20-B, M30-B, M60-B
- Dokumentáció
- Validálási dokumentáció FS/DS, FAT, SAT, IQ/OQ és 3.1 mill tanúsítványok az EN10204 szabvány szerint.
- Működési mechanizmus
- Szalaghajtású kúpos malom
- Hőérzékenység
- Alacsony hőtermelés
- Részecskeméret-tartomány
- 150 mikron (80 mesh)
- Zajszint
- Material Flow Type
- Inline folyamatos
- Aprítási elv
- Nyomás és nyírás
- Helyben történő tisztítás (CIP)
- Opcionális frissítés elérhető
- Batch vs. Folyamatos működés
- Batch
- Automatizálási szint
- Konfigurálható
- járókerék és képernyő beállítása
- Változó távtartókkal
- Kopásállóság
- Igen
- Tisztíthatóság
- Magas (CIP/WIP támogatás)
- Korrózióállóság (pl. savak)
- 316L rozsdamentes acél
- Sűrűség/részecskeméret
- Alacsony sűrűségű, finom részecskék (150 mikron)
- Biológiai kompatibilitás
- FDA-konform
- Részecskeméret-csökkentés
- Akár 150 mikronos (80 mesh)
- képernyő átmérője
- 127 mm (5") M10-B, 203 mm (8") M20-B, 305 mm (12") M30-B, 609 mm (24") M60-B esetén.
- Maximális áteresztőképesség
- 360 kg/óra (800 font/óra) M10-B esetében, 1800 kg/óra (4000 font/óra) M20-B esetében, 3600 kg/óra (8000 font/óra) M30-B esetében, 7200 kg/óra (16000 font/óra) M60-B esetében.
- Standard motor
- 1, 5 kW (2 LE) M10-B, 4, 0 kW (5 LE) M20-B, 7, 5 kW (10 LE) M30-B, 15 kW (20 LE) M60-B esetében.
- Hozzávetőleges súly
- 150 kg (330 font) az M10-B, 200 kg (400 font) az M20-B, 250 kg (550 font) az M30-B, 475 kg (1045 font) az M60-B esetében.
- Standard sebesség
- 2440 RPM az M10-B, 1480 RPM az M20-B, 960 RPM az M30-B, 480 RPM az M60-B esetében.
- Legalacsonyabb elérhető részecskeméret
- Kb. 150 mikron (80 mesh)
- Tipikus zajszint
- építőanyag
- 316L rozsdamentes acél az érintkező részekhez, 304 rozsdamentes acél az érintkezés nélküli részekhez
- Screen Design
- 60º beleértve a képernyő szögét
- Szerelési megoldások
- Testreszabható a be- és kimeneti konfigurációk választékával
- Testreszabási lehetőségek
- Hőmérséklet-ellenőrzés, CIP, WIP, előbontók, nitrogén öblítés, ATEX kivitelezés
- Szerelési megoldások
- Egyedi be- és kimeneti konfigurációk
- bemeneti, kimeneti konfigurációk
- Kézi adagolócsúszda, szelepegységek, tri-clover csatlakozók, vákuum adapterek
- Választható frissítési funkciók
- Hőmérséklet-ellenőrzés, CIP, WIP, előbontók, nitrogén öblítés, ATEX kivitelezés
- Szerszámozási lehetőségek
- Különböző szűrők és járókerék
- A gyártás anyaga
- 316L rozsdamentes acél, 304 rozsdamentes acél
